CERBERUS

Bei CERBERUS handelt es sich um eine Netzberechnungssoftware, die trotz vielseitigen Funktionsumfangs intuitiv zu bedienen ist und eine übersichtliche Darstellung der Ergebnisse bereitstellt. Einfache Installation und kurze Einarbeitungszeiten sorgen dafür, dass der Anwender sich auf das Lösen der anstehenden Berechnungsaufgabe konzentrieren kann.

Einfache Handhabung

Mit seiner übersichtlich und intuitiv gestalteten grafischen Nutzer-Oberfläche konkurriert CERBERUS fast mit einem Taschenrechner, da in kürzester Zeit ein Netz abgebildet und berechnet werden kann. Auch bei nur gelegentlicher Nutzung der Software sind die benötigten Ergebnisse schnell verfügbar.

Die Modelle des elektrischen Netzes werden aus einer Bibliothek mittels „Drag and Drop“ auf dem Arbeitsblatt platziert und mit Hilfe spezifischer Eingabe-Dialoge mit integrierten Bereichs- und Plausibilitäts-Checks parametriert. Einer Reihe von Betriebsmitteln, wie z.B. Kabeln und Transformatoren, sind Datenbanken mit Parametersätzen zugeordnet, die vom Anwender bei Bedarf erweitert werden können.

Um auch bei großen Netzwerken den Überblick zu gewährleisten, sind in CERBERUS die Technologien „Multiple Pages“ und „Subsysteme“ implementiert. „Multiple Pages“ erlauben die Aufteilung einer Netzwerkeingabe auf beliebig viele Seiten, während Subsysteme die Einführung einer zweiten Hierarchie-Ebene und damit eine Kapselung von Teilsystemen ermöglichen.

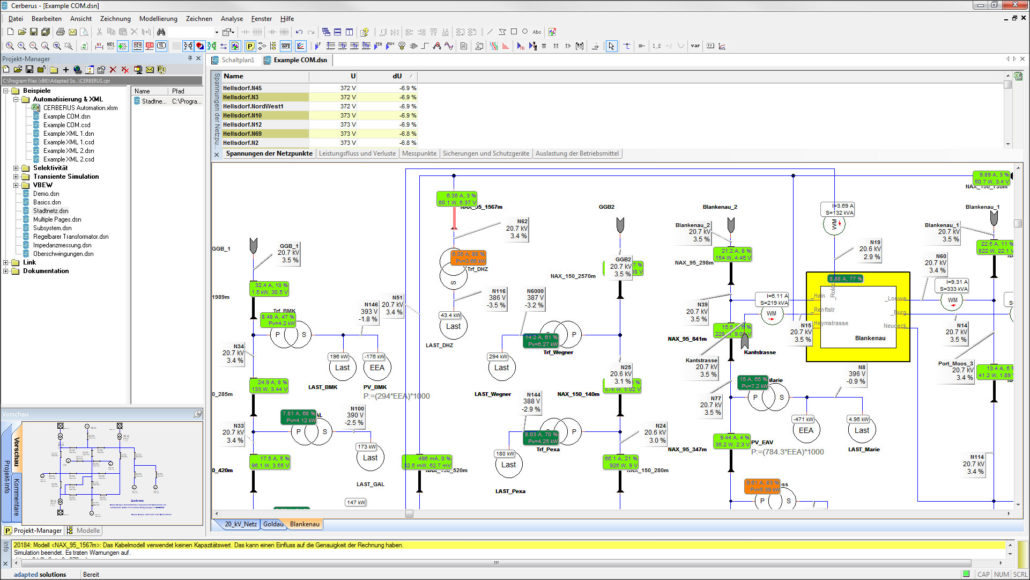

Die Berechnungs-Ergebnisse werden im Netzplan, in tabellarischer Form und in einem konfigurierbaren Protokoll übersichtlich dargestellt. Animationen erleichtern den Überblick:

  • Farbige Darstellung bei Über- bzw. Unterschreiten von (konfigurierbaren) Spannungsgrenzwerten
  • Visualisierung der Auslastung der Betriebsmittel
  • Analyse-spezifische Ergebnis-Anzeige (Spannungseinbrüche, Flickergrößen etc.)
  • Darstellung von Schalterstellungen
  • Einfärbung von Inselnetzen

Schnelle Berechnungen

Die Berechnungen in CERBERUS werden von einem Gleichungssystem-Löser durchgeführt. Somit bestehen keinerlei Begrenzungen in Bezug auf die Netztopologien; es können sowohl Stichnetze als auch vermaschte Strukturen beliebiger Größe schnell berechnet werden.

Die Standard-Analysen zur Lastfluss- und Kurzschlussberechnung (symmetrisch und unsymmetrisch) werden ergänzt durch viele nützliche Funktionen, u.a. zur Berechnung des von Einspeisern hervorgerufenen Spannungsanstiegs und zur Ermittlung maximal zulässiger Last- bzw. Einspeiseleistungen. Die Eingangsdaten der Lastflussberechnung können durch die Vorgabe von Lastprofilen und durch konfigurierbare Parameter-Variationen automatisiert verändert werden. Darüber hinaus sind in CERBERUS Berechnungen zu Netzrückwirkungen (Schaltspannungen, Flicker, Oberschwingungen) möglich.

Fit für die Zukunft

Der Einsatz von intelligenten Betriebsmitteln und Energiespeichern im Energieversorgungsnetz hat begonnen und wird weiter ausgebaut. CERBERUS ermöglicht bereits heute die Nachbildung von regelbaren Ortsnetztransformatoren, Netzreglern und Kennlinien-Steuerungen in PV-Anlagen. Für besonders anspruchsvolle Aufgabenstellungen stehen Simulationen im Zeitbereich („dynamische Berechnungen“) zur Verfügung. Damit können beispielsweise die mit einem Einsatz von Speichern und Regelungen verbundenen Möglichkeiten zur Einhaltung des Spannungsbandes ebenso betrachtet werden wie Spannungseinbrüche bei einem Motoranlauf. Aufgrund einer speziell entwickelten Technologie werden auch bei der Berechnung längerer Zeiträume wie z.B. einem Tageslastgang nur sehr kurze Rechenzeiten benötigt.

Leistungsfähige Schnittstellen

Für einen automatisierten Datenaustausch mit anderen Software-Produkten stehen in CERBERUS entsprechende Schnittstellen zur Verfügung:

Mit der OLE-Schnittstelle können von einer anderen Applikation wie z.B. Microsoft Excel alle Parameter eines Netzmodells (Last- und Einspeiseleistungen, Schalterstellungen, Betriebsmitteldaten) gesetzt, Berechnungen gestartet und Ergebnisse ausgelesen werden.

Analog ermöglicht ein http-Server die Nutzung der CERBERUS-Funktionen im Netzwerk.

Alternativ zur grafischen Eingabe des Netzwerks durch den Nutzer können extern generierte Netzlisten im XML-Format (beispielsweise aus einem GIS) eingelesen und berechnet werden.

Kompetenter Support

Im Falle eines Problems erhalten unsere Kunden schnelle und kompetente Unterstützung. Dank kurzer Wege in einem kleinen Unternehmen und der ausschließlichen Entwicklung am Standort Chemnitz können die Fehler-Ursachen schnell lokalisiert und beseitigt werden.
